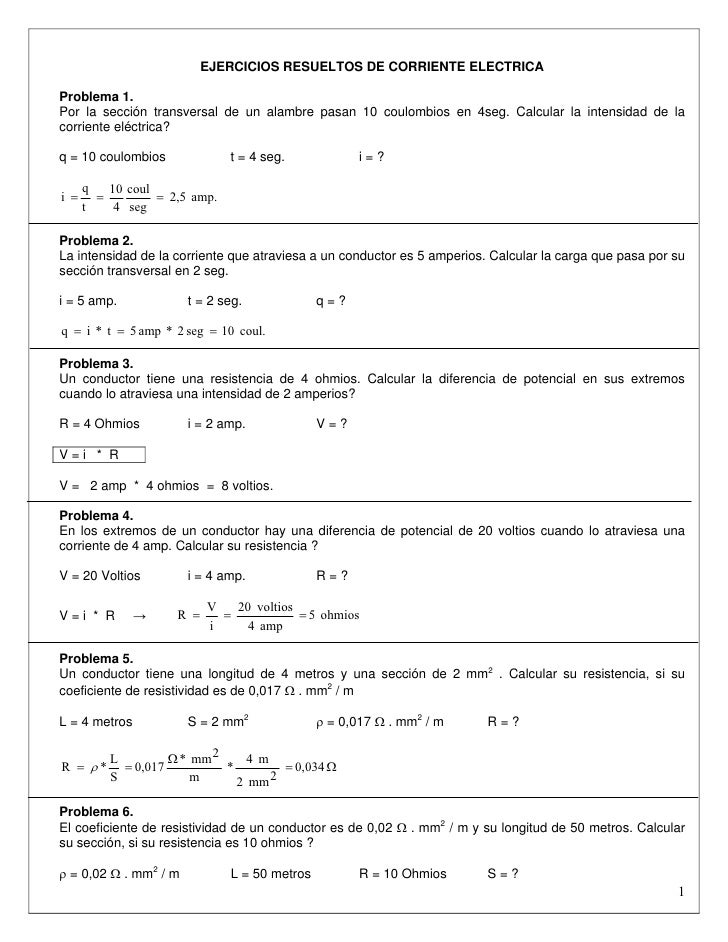

La corriente eléctrica o intensidad eléctrica es el flujo de carga eléctrica por unidad de tiempo que recorre un material. Se debe al movimiento de las cargas (normalmente
electrones) en el interior del material.

CORRIENTE DIRECTA O CONTINUA

La corriente directa (CD) o corriente continua (CC) es aquella cuyas cargas eléctricas o electrones fluyen siempre en el mismo sentido en un circuito eléctrico cerrado, moviéndose del polo negativo hacia el polo positivo de una fuente de fuerza electromotriz (FEM), tal como ocurre en las baterías, las dinamos o en cualquier otra fuente generadora de ese tipo de corriente eléctrica.

Fuentes suministradoras de corriente directa o continua. A la izquierda, una batería de las comúnmente utilizada en los coches y todo tipo de vehículo motorizado. A la derecha, pilas de amplio uso, lo mismo en linternas que en aparatos y dispositivos eléctricos y electrónicos.

Es importante conocer que ni las baterías, ni los generadores, ni ningún otro dispositivo similar crea cargas eléctricas pues, de hecho, todos los elementos conocidos en la naturaleza las contienen, pero para establecer el flujo en forma de corriente eléctrica es necesario ponerlas en movimiento.

El movimiento de las cargas eléctricas se asemeja al de las moléculas de un líquido, cuando al ser  impulsadas por una bomba circulan a través de la tubería de un circuito hidráulico cerrado.

Las cargas eléctricas se pueden comparar con el líquido contenido en la tubería de una instalación hidráulica. Si la función de una bomba hidráulica es poner en movimiento el líquido contenido en una tubería, la función de la tensión o voltaje que proporciona la fuente de fuerza electromotriz (FEM) es, precisamente, bombear o poner en movimiento las cargas contenidas en el cable conductor del circuito eléctrico. Los elementos o materiales que mejor permiten el flujo de cargas eléctricas son los metales y reciben el nombre de “conductores”.

Como se habrá podido comprender, sin una tensión o voltaje ejerciendo presión sobre las cargas eléctricas no puede haber flujo de corriente eléctrica. Por esa íntima relación que existe entre el voltaje y la corriente generalmente en los gráficos de corriente directa, lo que se representa por medio de los ejes de coordenadas es el valor de la tensión o voltaje que suministra la fuente de FEM.

Circuito eléctrico compuesto por una pila o fuente de suministro de FEM; una bombilla, carga o<.consumidor conectada al circuito  y  los  correspondientes  conductores  o  cables  por  donde  fluye  la.<corriente eléctrica. A la derecha aparece la representación gráfica del suministro de 1,5 volt de la pila< (eje. de coordenadas "y") y el tiempo que permanece  la pila suministrando corriente a la bombilla.<(representado por el eje de coordenadas "x").

La coordenada horizontal “x” representa el tiempo que la corriente se mantiene fluyendo por circuito eléctrico y la coordenada vertical “y” corresponde al valor de la tensión o voltaje que suministra la fuente de fem (en este caso una pila) y se aplica circuito. La representación gráfica del voltaje estará dada entonces por una línea recta horizontal continua, siempre que el valor de la tensión o voltaje se mantenga constante durante todo el tiempo.

Normalmente cuando una pila se encuentra completamente cargada suministra una FEM, tensión o voltaje de 1,5 volt. Si representamos gráficamente el valor de esa tensión o voltaje durante el tiempo que la corriente se mantiene fluyendo por el circuito cerrado, obtenemos una línea recta. Si después hacemos girar la pila invirtiendo su posición y representamos de nuevo el valor de la tensión o voltaje, el resultado sería el mismo, porque en ambos casos la corriente que suministra la fuente de FEM sigue siendo directa o continua. Lo único que ha cambiado es el sentido del flujo de corriente en el circuito, provocado por el cambio de posición de la pila, aunque en ambos casos el sentido de circulación de la corriente seguirá siendo siempre del polo negativo al positivo. Mallas y Nodos Una rama es un solo elemento, ya sea si este es activo o pasivo. En otras palabras, una rama representa a cualquier elemento de dos terminales. Un nodo es un punto de conexión entre dos o más ramas. Comúnmente un nodo es representado con un punto en un circuito. Si un cortocircuito conecta a dos nodos, estos son vistos como un solo nodo. Una malla o lazo es cualquier trayectoria cerrada en un circuito. Un lazo inicia en un nodo, pasa por un conjunto de nodos y retorna al nodo inicial sin pasar por ningún nodo más de una vez. Figura 1. Circuito con nodos, ramas y mallas. Se dice que un lazo es independiente si contiene al menos una rama que no forma parte de ningún otro lazo independiente. Los lazos o trayectorias independientes dan por resultado conjuntos independientes de ecuaciones. Una red con b ramas, n nodos y l lazos independientes satisface el teorema fundamental de la topología de redes: CONEXIÓN DE ELEMENTOS Dos elementos están en serie si comparten exclusivamente un solo nodo y conducen en consecuencia la misma corriente. La conexión serie consta de elementos conectados secuencialmente terminal con terminal. Figura 2. Conexión en serie en un circuito. Dos o más elementos están en paralelo si están conectados a los dos mismos nodos y tienen en consecuencia la misma tensión entre sus terminales. La conexión en paralelo consta de elementos conectados al mismo par de terminales. Sin embargo hay conexiones en donde no se distingue si el elemento esta en serie o en paralelo. Figura 3. Conexión en paralelo en un circuito. PROBLEMAS La Ley de las Corrientes de Kirchhoff, una de las principales leyes de la electricidad utilizada en el análisis de circuitos eléctricos y electrónicos. En este post les voy a explicar como se encuentra las corrientes y los voltajes en un circuito haciendo análisis nodal con la Ley de las Corrientes de Kirchhoff. Lo primero que se necesita para este análisis es conocer qué es un nodo. ¿Qué es un nodo?En un circuito eléctrico, un nodo es un punto donde se cruzan dos o más elementos de circuitos, sea una fuente de voltaje o corriente, resistencias, capacitores, inductores, etc. Para explicar este método usaremos el mismo circuito que usamos en mi anterio post: Ley de los voltajes de Kirchhoff: Método de Mallas En la figura de la parte superior se pueden apreciar los nodos que hemos identificado. Entre la fuente de la izquierda y la resistencia 1 hay un nodo. Lo mismo entre las resistencias R1, R2 y R3. Entre las resistencias R3, R4 y R5. Entre las resistencias R5, R6 y R7. Entre la fuente de la derecha y la resistencia R7. Todos estos elementos van conectados a un nodo en común, el nodo cero, donde se coloca tierra. El propósito del método de nodos es encontrar el voltaje entre todos los nodos y tierra. La diferencia de potencial se produce debido a las caídas de voltaje que le permiten a La Ley de Ohm cumplirse. Pero, en los nodos formados entre resistencias y fuentes ya conocemos el voltaje, es decir, el voltaje de la fuente. En el nodo común, el aterrizado, el voltaje es cero.Para encontrar los voltajes en los nodos 2, 3 y 4 utilizamos el principio fundamental de la Ley de las Corrientes de Kirchhoff: la sumatoria de las corrientes que entran a un nodo es igual a la sumatoria de las corrientes que salen del nodo. Esto no es más que una extensión del Principio de la Conservación de la Energía que es lo que en sí le da su origen a la Ley de Las Corrientes de Kirchhoff. Para saber las corrientes que entran o salen de un nodo, utilizamos la Ley de Ohm. Según la Ley de Ohm, la corriente que pasa por una resistencia es igual a la diferencia de potencial entre la resistividad. I=V/R La diferencia de potencial a la que está sometida una resistencia es igual al voltaje antes de la resistencia menos el voltaje después de la resistencia. Con esto construiremos nuestras ecuaciones para cada nodo. Necesitamos primero escoger el sentido de las corrientes tomando en cuenta que cuando hay una fuente de voltaje la corriente sale del positivo de la fuente. Si no hay una fuente se asume que todas las corrientes fluyen de izquierda a derecha y de arriba hacia abajo. Dicho esto tenemos: Al escoger el sentido de la corriente como lo hemos hecho, es decir, de izquierda a derecha asumimos que los potenciales disminuyen de izquierda a derecha. Ahora procedemos a analizar nodo por nodo. Nodo 2 Como en el Nodo 1 ya conocemos el coltaje (voltaje de la fuente,  voltios) procedemos a analizar el nodo 2.La única corriente que entra al nodo es la que viene de la fuente. La corriente que baja por R2 y por R3 salen del nodo.Vemos que la corriente que entra es la diferencia de voltajes entre la resistencia R1. Se asume que los 10 voltios de la fuente es mayor al voltaje en el nodo 2 ya que se produce una caída de voltaje en la resistencia. Las corrientes que salen serán la corriente que va del nodo 2 al nodo 3 y las que van del nodo 2 a tierra. Se asume que el voltaje 2 es mayor que el voltaje en el nodo 3. El voltaje en tierra es cero voltios. Al final la ecuación es la siguiente:Se trata de igualar la ecuación a cualquier término libre que tengamos. En este caso, el voltaje de la fuente. Nodo 3 Las corrientes que tomamos como salientes en un nodo deben ser tomadas como entrantes en el próximo nodo. La ecuación quedaría de esta forma.Nodo 4 Al nodo 4 entran 2 corrientes y sale una.Una vez más debemos recordar que la corriente sale del positivo de la fuente. El sentido de las flechas indica cuales corrientes entran y cuales salen del nodo.Con esto hemos establecido todas las ecuaciones para los 3 nodos que estamos analizando. Resolviendo el sistema de ecuaciones lineales Siempre que se trabaja con la Ley de las Corrientes de Kirchhoff aparece un sistema de ecuaciones lineales. Luego de establecidas las ecuaciones, se procede a resolver el mismo. Se puede usare cualquier método (reducción, sustitución, determinantes, etc). Yo prefiero utlizar el método de Gauss-Jordan.Se lleva todo a una matriz.Ahora podemos escoger cualquier método para resolver esta matriz.
